摘要

隨著我國城鎮(zhèn)化進(jìn)程加速，地下管網(wǎng)系統(tǒng)對管材的耐腐蝕性、密封性和使用壽命提出更高要求。本文結(jié)合20份行業(yè)資料與工程實(shí)踐，深度剖析外3PE內(nèi)涂塑防腐鋼管的技術(shù)特性，揭示其在現(xiàn)代城市基建中的核心價(jià)值。

一、技術(shù)原理與結(jié)構(gòu)創(chuàng)新

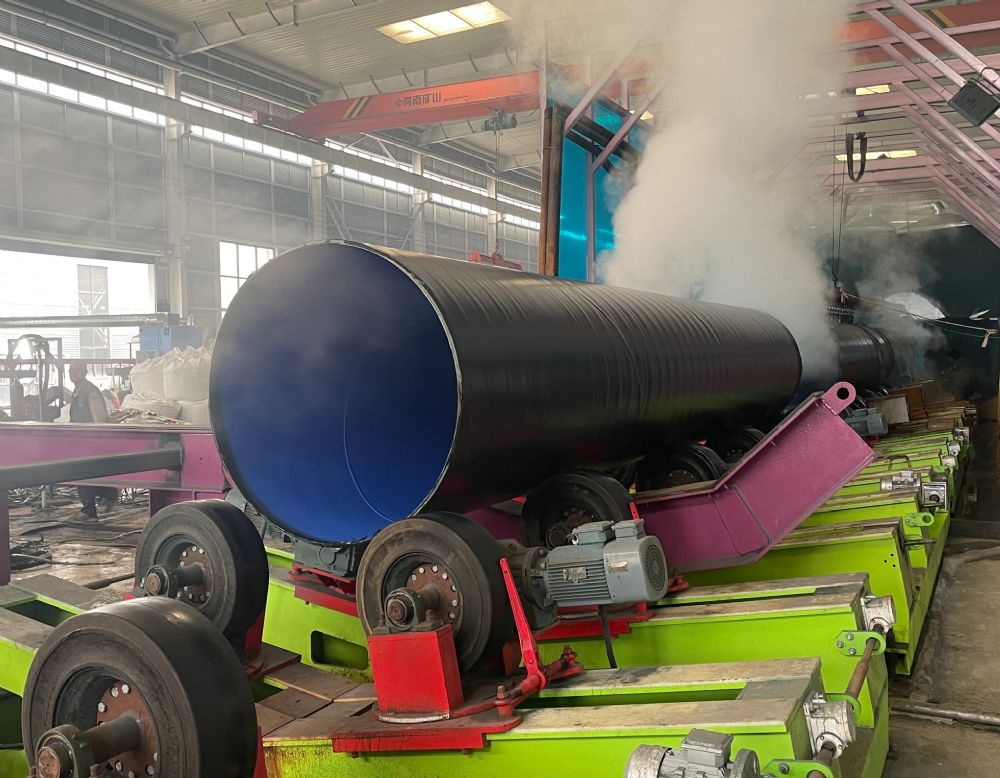

1. 三層復(fù)合防腐體系
   外3PE（三層聚乙烯）防腐層采用"環(huán)氧粉末+膠粘劑+聚乙烯"復(fù)合結(jié)構(gòu)，通過靜電噴涂與高溫熔融工藝形成致密保護(hù)層。環(huán)氧粉末提供化學(xué)防腐（附著力≥70MPa），聚乙烯層（厚度2.7-2.9mm）則抵御物理沖擊。內(nèi)壁涂塑采用食品級環(huán)氧樹脂，實(shí)現(xiàn)水力特性優(yōu)化（粗糙系數(shù)僅0.008）與水質(zhì)保護(hù)。

2. 大口徑制造突破
   針對DN800以上管徑，創(chuàng)新應(yīng)用"分段預(yù)制+現(xiàn)場焊接"工藝，管端采用12cm寬304不銹鋼內(nèi)襯，既保證焊接質(zhì)量又避免涂層損傷。相比傳統(tǒng)球墨鑄鐵管，重量減輕30%，單節(jié)運(yùn)輸長度可達(dá)12米。

二、性能優(yōu)勢與行業(yè)突破

1. 全生命周期成本優(yōu)化

• 耐候性能：通過陜京管道、西氣東輸工程實(shí)證，在-30℃至120℃環(huán)境下服役50年無結(jié)構(gòu)性損壞
• 維護(hù)成本：陰極保護(hù)系統(tǒng)（犧牲陽極法）使維修頻率降低83%
• 能耗優(yōu)勢：內(nèi)壁光滑度提升使輸水能耗降低15%

1. 特殊環(huán)境適應(yīng)性

• 沼澤地帶采用"邊焊邊沉"工法，沉降承受力達(dá)150kN/m²
• 抗震設(shè)計(jì)通過8級地震模擬測試，接頭位移容差達(dá)管徑的5%

三、工程應(yīng)用場景拓展

四、施工質(zhì)量控制要點(diǎn)

1. 表面處理
   采用Sa2.5級噴砂除銹，表面錨紋深度40-100μm，確保涂層附著力。

2. 補(bǔ)口工藝

• 電熱熔套收縮帶：加熱溫度200±10℃，收縮率≥15%
• 液態(tài)聚氨酯灌注：適用于DN1200以上管道，固化時(shí)間≤30min

1. 檢測標(biāo)準(zhǔn)

• 電火花檢測：3PE層≥25kV/mm，內(nèi)涂層≥5kV/mm
• 剝離強(qiáng)度：≥100N/cm（23℃），≥70N/cm（50℃）

五、行業(yè)發(fā)展趨勢前瞻

1. 智能化升級
   2024年珠海試點(diǎn)應(yīng)用的"3PE+光纖傳感"技術(shù)，實(shí)現(xiàn)腐蝕速率實(shí)時(shí)監(jiān)測。

2. 環(huán)保新工藝
   無溶劑環(huán)氧涂料（VOC≤50g/L）逐步替代傳統(tǒng)煤瀝青。

3. 標(biāo)準(zhǔn)化進(jìn)程
   新修訂的SH/T3533-202X標(biāo)準(zhǔn)新增數(shù)字化施工記錄要求。

結(jié)語

外3PE內(nèi)涂塑防腐鋼管通過材料創(chuàng)新與工藝革新，正在重塑地下管網(wǎng)建設(shè)范式。隨著《城鎮(zhèn)地下管網(wǎng)改造五年行動》實(shí)施，該技術(shù)將在智慧城市、新能源輸送等領(lǐng)域發(fā)揮更大價(jià)值，建議工程設(shè)計(jì)時(shí)優(yōu)先選用通過GB/T23257-2009及CJ/T120-2016雙認(rèn)證的產(chǎn)品。
